光缆拉伸试验机：揭秘光纤机械性能测试的核心原理

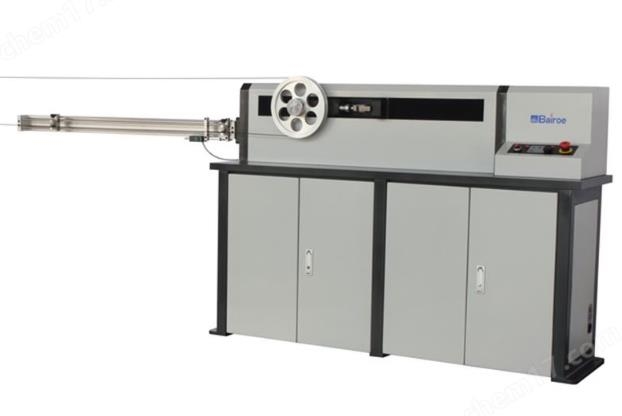

　　光缆拉伸试验机是检测光缆机械性能（主要是拉伸强度、断裂伸长率等）的专业设备，其工作原理基于力-位移闭环控制、光电传感测量、数据实时采集三大技术系统的协同配合，通过模拟光缆在实际敷设、使用过程中承受的拉伸载荷，评估其机械可靠性。本文将系统解析其工作原理、关键部件功能及测试流程。


　　一、核心工作原理概述

　　光缆拉伸试验机的基本工作原理可概括为：通过伺服电机或液压系统施加可控拉伸力，使光缆试样产生轴向伸长变形，同时通过力传感器和位移传感器实时采集载荷与变形数据，经控制系统处理后绘制力-位移曲线，最终计算出光缆的拉伸强度、断裂伸长率等力学参数。整个过程遵循材料力学测试标准（如GB/T7424、IEC60794等），确保测试结果的准确性和可比性。

　　二、三大系统协同工作机理

　　1.加载系统：精准施力的执行机构

　　加载系统是试验机的动力源，主要有伺服电机驱动和液压驱动两种形式。伺服电机通过滚珠丝杠或同步带将旋转运动转换为直线运动，带动横梁（或夹头）移动，对光缆施加拉伸力。液压系统则通过油缸活塞运动实现加载。无论哪种形式，核心要求是加载速度稳定、力值控制精确。现代试验机采用闭环伺服控制，通过PID算法实时调节电机转速或液压阀开度，确保加载速率恒定（如50mm/min、100mm/min等标准速率），避免冲击载荷影响测试结果。

　　2.测量系统：数据采集的"眼睛"

　　测量系统包括力传感器和位移传感器两个关键部件。力传感器（通常为应变式传感器）安装在夹头或横梁上，将试样承受的拉伸力转换为电信号输出，测量精度可达±0.5%甚至更高。位移传感器（如光电编码器、光栅尺、LVDT等）用于测量夹头移动距离或试样标距段的伸长量，分辨率可达0.001mm。两种传感器信号经信号调理电路放大、滤波后，送入数据采集卡进行模数转换。

　　3.控制系统：智能决策的"大脑"

　　控制系统是试验机的核心，通常采用工业计算机或PLC作为主控制器。其功能包括：接收操作指令（如设定试验速度、最大力值等）；实时采集力、位移信号；通过控制算法（如PID控制）调节加载系统，保持设定加载条件；监控试验过程，当试样断裂或达到预设条件时自动停机；存储、处理测试数据，生成测试报告。现代试验机还具备自动标定、故障诊断、网络通信等功能。

　　三、光缆拉伸测试的特殊要求

　　与普通金属材料拉伸试验不同，光缆拉伸试验需关注以下特殊点：

　　1.光纤传输性能监测：光缆在拉伸过程中，需同步监测光纤的传输损耗（光功率变化），评估机械应力对光学性能的影响。试验机可集成光功率计或OTDR（光时域反射仪），实现力-位移-光损耗同步测试，判断光缆在何种拉伸条件下出现性能劣化或断裂。

　　2.夹持方式优化：光缆试样两端需用专用夹具夹持，既要防止打滑，又不能损伤光缆护套或光纤。通常采用楔形夹具、缠绕式夹具或液压夹持，夹持长度需足够（通常≥200mm），确保断裂发生在标距段而非夹持端。

　　3.标距段测量：光缆拉伸试验需准确测量标距段（通常500mm或1000mm）的伸长量。可在试样上标记标距线，通过引伸计或非接触式视频引伸计测量实际伸长，避免夹头位移包含夹具间隙等误差。

　　四、测试流程与数据处理

　　1.试样准备：截取规定长度光缆试样（通常≥1.5m），两端剥除护套露出加强件（如芳纶纱、钢丝），用夹具夹持。在标距段标记参考点。

　　2.参数设置：在控制软件中设定试验速度、采样频率、停机条件（如力值下降至峰值80%时停机）。

　　3.开始试验：启动试验机，横梁以设定速度移动，对试样施加拉伸力。力传感器和位移传感器实时采集数据，控制系统绘制力-位移曲线。

　　4.数据采集与处理：当试样断裂或达到停机条件时，试验机自动停止。软件自动计算关键参数：最大拉伸力（断裂力）、拉伸强度（断裂力/截面积）、断裂伸长率（断裂时伸长量/原始标距×100%）、弹性模量（应力-应变曲线初始斜率）等。

　　5.结果输出：生成包含力-位移曲线、测试参数、试样信息的测试报告，可导出为Excel、PDF等格式。

　　五、关键技术与精度保障

　　1.闭环控制精度：伺服控制系统需确保加载速度波动小于±1%，力值控制精度优于±0.5%，这是获得可靠数据的基础。

　　2.传感器校准：力传感器和位移传感器需定期（通常每年一次）送计量机构校准，确保测量准确性。试验前可进行零点校准和满量程验证。

　　3.环境控制：温度、湿度变化会影响传感器性能和试样力学行为，标准试验要求在恒温恒湿环境（如23±2℃、50±10%RH）下进行。

　　4.数据处理算法：软件需采用正确的算法计算力学参数，如弹性模量需取应力-应变曲线线性段的斜率，避免人为选取误差。

　　六、总结

　　光缆拉伸试验机的工作原理本质上是将机械加载、精密测量、智能控制三大技术融合，实现对光缆力学性能的定量评价。其测试结果直接关系到光缆产品的质量判定、工程设计选型和使用寿命评估。随着光通信技术的发展，对光缆机械性能要求不断提高，试验机也在向更高精度、更智能化、更多功能集成方向发展，为光缆行业的品质控制提供有力支撑。
